Senkerosion

Form- und Schnittwerkzeuge, Gewinde, Verzahnungen, Serienfertigung, Bahnerosion

Senkerosion Skizze

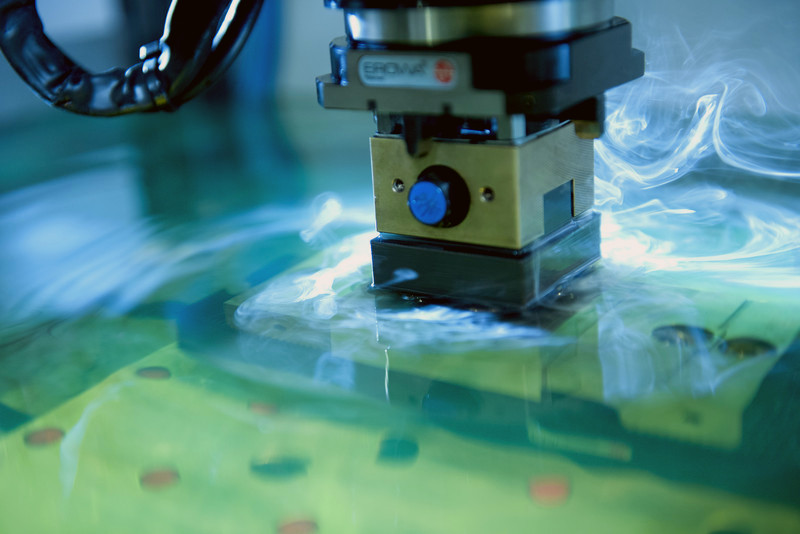

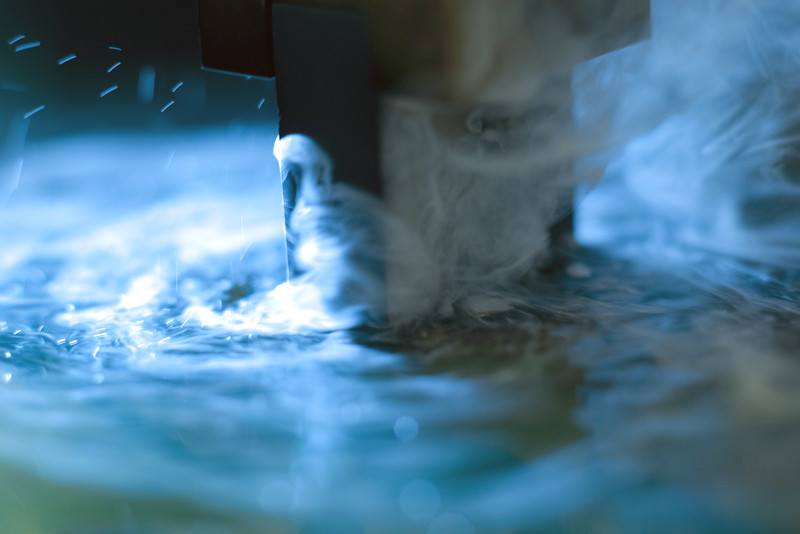

Funktionsweise des Senkerodierens

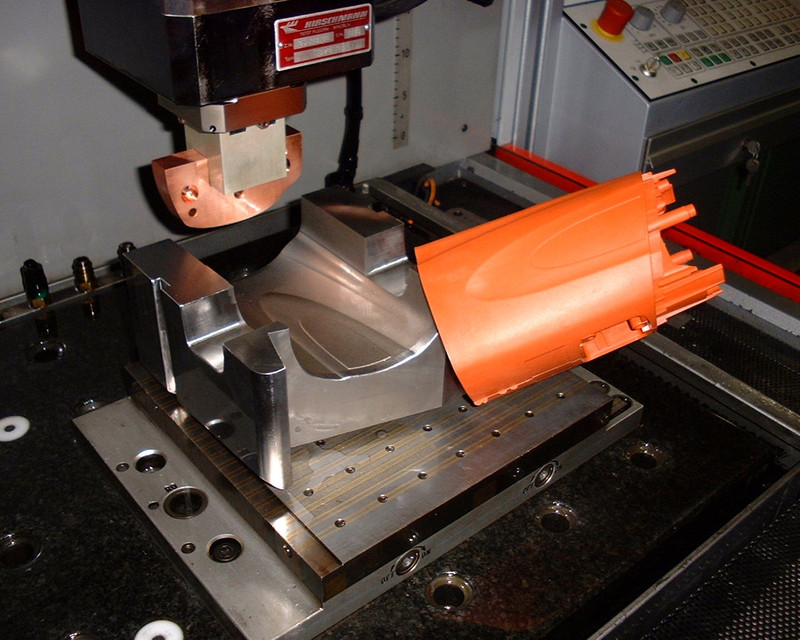

Bei der Senkerosion werden Elektroden aus Kupfer oder Graphit eingesetzt, die durch die Funkenbildung in das Werkstück eindringen und so eine Negativform bilden. Hierzu wird ein Medium (Dielektrikum) benötigt. Das Dielektrikum wird durch die Entladung ionisiert.



Die positiv geladenen Ionen treffen auf das Werkstück (die Kathode), dabei wird nur die äußere Schicht des Materials so heiß (10.000° - 50.000° C), dass es schmilzt oder verdampft und vom Dielektrikum, das gleichzeitig die Spülflüssigkeit und Kühlmedium ist, ausgewaschen wird. Auf diesem Wege ist eine komplizierte Formgebung und die Bearbeitung schwer zerspanbarer Materialien kein Problem.


Senkerodiermaschine exeron® 312 MF


Unsere Senkerodiermaschine exeron® 312 MF



Wichtige Daten:

  • neuste Senkerodiertechnologie
  • Vollsimultane CNC-Bahnsteuerung
  • Hartmetallbearbeitung


Senkerodieren Senkerosion Senkerodieren


Herstellerangaben:

Modell   exeron® 312 MF
Verfahrwege (X x Y x Z) mm 450 x 300 x 300
Werkstückaufspanntisch mm 820 x 400
Arbeitsbecken mm 900 x 520
Abstand Tisch / Pinole min. / max. mm 150 / 450
Elektrodenmasse max. kg 30 / 150
Werkstückmasse max. kg 800
Füllhöhe Arbeitsbecken mm 300
Abmessungen Gesamtanlage mm 1.910 x 1.800 x 2.300
Generatorstrom A 60
Netzanschluss   400 V, Ds, 50 Hz
Leistungsaufnahme kVA 8

Unser Maschinen-Datenblatt als PDF zum Ausdrucken
